1 問題的提出

RFID的系統架構大致上可以分成3個部分，主要由卡片閱讀機(Reader)與電子卷標(Tag)及軟件系統設計整合(Middleware & System Integration)所組成。Tag包含RFID射頻與一個超薄天線環路的RFID芯片，天線與一個塑料薄片一起嵌入到標簽內。當Reader接收到Tag所送出的ID Code后，再送給后端Middhware的Apphcation，作為后續相關應用。

EPC編碼是EPC系統里最重要的設計，因為每個EPC碼都是獨一無二的，是對象唯一在信息系統中的代號，藉此跟對象相關的信息得以在散布全球的EPC網絡中存取，以獲得相關應用，進而建立信息交換標準。在目前的應用方面，EPC碼最有機會成為下一代條形碼，編碼結構延伸自現行的傳統條形碼，在對象信息描述上，更為豐富、詳細，并更具時效優勢。但是Barcode與EPC存在各自的優缺點：使用Barcode成本較低，EPC較昂貴；條形碼需人工操作，容易產生人為錯誤，而EPC屬于自動識別科技，不需人工操作。EPC碼的標示對象除了使用傳統條形碼的物品外，小至單一對象、盒子，大至貨柜、貨車等，甚至擴及服務項目的物品都合適使用EPC碼，提供這些實體或虛擬對象的全球唯一編號。

EPCglobal網絡(EPCglobal Network)結合EPC碼、RFID與信息網絡等科技設施，建立了RFID的全球標準架構。為適應自動化供應、貨品追蹤與倉儲管理的要求：增進商品信息的透明度，提供了高效與信息準確的對象信息交換。同時，這些技術的應用，使得交易伙伴間達到了能夠加速處理訂單，快速且直接的反映顧客需求，增進物品的收送、計算、分類以及運送過程中的效率，在同業的競爭中增加競爭力。圖1顯示由Local EPC網絡所串聯成為Global EPC網絡的架構圖。

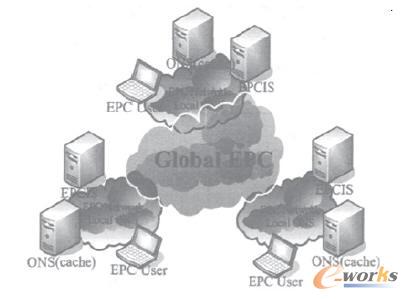

圖1 Global EPC網絡應用示意圖

EPC系統的信息網絡系統是在因特網互聯的基礎上，透過Savant管理軟件系統。以對象名稱解析的服務系統(Object Name Service，ONS)，實體標記語言(Physical Markup Language，PML)實現全球的“實物互聯網絡”。EPC標簽對于一個開放式且全球性可追蹤物品相關信息的網絡，需要特殊的網絡結構來查詢EPC卷標機制。因為卷標中只儲存了產品電子代碼(EPC Code)，計算機還需要一些可將產品電子代碼符合相對應商品相關信息的機制，此角色由對象名稱服務(ONS)來擔當。它是一個自動化的網絡服務系統，類似區域名稱解析系統(DNS)，而DNS主要目的是將一臺計算機定位到因特網上的某一具體地點。ONS運作過程分幾個步驟，以圖2說明。

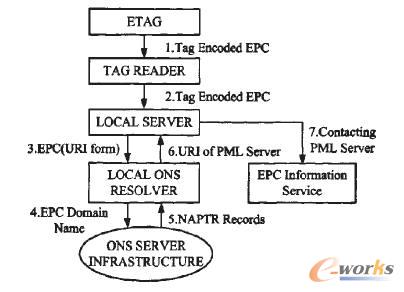

圖2 ONS及PML運作架構圖

    1)從卷標上讀入一個符合EPC電子貨品代碼規定數據的字符串。
    2)讀碼器將此字符串EPC電子貨品代碼發送到本地端服務器進行處理。
    3)本地端服務器對EPC電子貨品代碼數據進行適當排序且過濾掉不必要信息，將EPC電子貨品代碼發送到本地端ONS進行下一步處理。
    4)本地ONS利用格式化轉換字符串將EPC位編碼轉變成EPC網域名稱前置編碼，再將EPC網域名稱前置編碼與EPC網域名稱后置編碼結合成一組完整的EPC網絡區域名稱，經由ONS再進行一次ONS查詢，將EPC區域名稱發送到指定的ONS服務器基礎架構，以獲得所需要的信息。
    5)ONS基礎架構機制給本地ONS運算器傳回EPC網域名稱對應一個或多個PML服務器對應的IP地址。
    6)本地ONS再將IP地址傳回本地端服務器。
    7)本地端服務器再根據IP地址，聯系正確的PML服務器，以獲取所需的EPC相關信息。

如何將RFID與EPC網絡應用推廣至智能型居家生活應用之中將是本論文主要目標。本文作者針對RFID技術的EPC網絡架構實作一套綜合智能手機、RFID和EPC網絡的智能移動采購系統。

2 Mobile RFID

    Mobile RFID網絡架構于2004年提出，Nokia發表的RFID手機終端設備Nokia Mobile RFID Kit在EPC系統網絡中支持移動式RFID讀取器，并兼容EPC Class-1 Generation 2 UHF(860-960M Hz)標準，提供使用者使用手機終端設備存取Mobile EPC網絡架構的Information Server，見圖3。

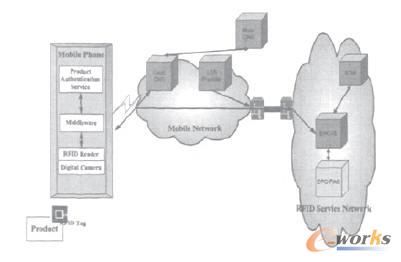

圖3 Mobile RFID網絡架構

    1)RFID手機終端設備向Local ONS提出EPC Information Server Query。
    2)Local ONS轉向Remote ONS查詢EPC Information Server地址。
    3)Local ONS將EPC Information Server地址回傳給RFID手機終端設備。
    4)RFID手機終端與EPC Information Server交換EPC相關信息。
    5)由Location Based Service Provider提供RFID手機終端與EPC Information Server所需AAA信息。

由韓國Mobile RFID Forum所提出的Mobile RFID網絡架構如圖4所示。使用者持mRFID-MS手機(內嵌RFID Reader)透過Mobile Network向遠程ODS(Object Directory Service)取得EPC Code信息，轉向WAP Server取得URL數據，進而取得URL內容的信息。

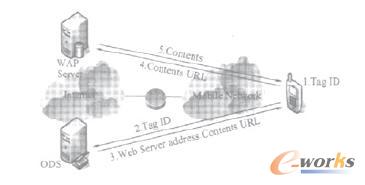

圖4 韓國MobileRID

    圖5顯示韓國Mobile RFID網絡架構中Mobile RFID網絡與EPC網絡互聯時所產生的4種情形。

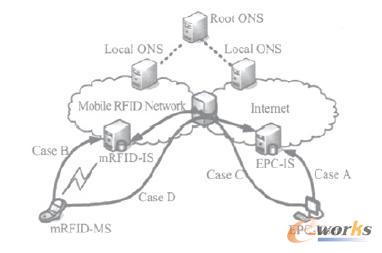

圖5 Mobile RFID存取方式

    Case A：EPC使用者存取EPC網絡架構的EPC-IS(Information Server)。
    Case B：Mobile RFID使用者存取Mobile RFID網絡mRFID-IS。
    Case C：EPC使用者存取EPC Mobile RFID網絡mRFID-IS。
    Case B：Mobile RFID使用者存取EPC網絡架構的EPC-IS。
